FLIP - FOPPS

-

FLIP - FLOP'S


Flip flops

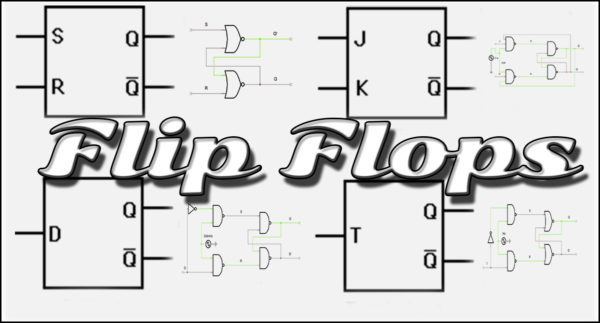

Imagen descriptiva de la estructura interna de los diferentes tipos de FLIP - FLOPS

El flip flop es el nombre común que se le da a los dispositivos de dos estados (biestables), que sirven como memoria básica para las operaciones de lógica secuencial. Los Flip-flops son ampliamente usados para el almacenamiento y transferencia de datos digitales y se usan normalmente en unidades llamadas “registros”, para el almacenamiento de datos numéricos binarios.

Son dispositivos con memoria mas comúnmente utilizados. Sus características principales son:

  • Asumen solamente uno de dos posibles estados de salida.
  • Tienen un par de salidas que son complemento una de la otra.
  • Tienen una o mas entradas que pueden causar que el estado del Flip-Flop cambie.

Flip-Flop R-S (Set-Reset)

Utiliza dos compuertas NOR. S y R son las entradas, mientras que Q y Q’ son las salidas (Q es generalmente la salida que se busca manipular.)
La conexión cruzada de la salida de cada compuerta a la entrada de la otra construye el lazo de reglamentación  imprescindible en todo dispositivo de memoria.

Flip-Flop T

El Flip-flop T cambia de estado en cada pulso de T. El pulso es un ciclo completo de cero a 1. Con el flip flop T podemos complementar  una entrada de reloj al flip flop rs.

Flip-Flop J-K (Jump-Keep)

El flip-flop J-K es una mezcla entre el flip-flop S-R y el flip-flop T.
A diferencia del flip flop RS, en el caso de activarse ambas entradas a la vez, la salida adquiere el estado contrario al que tenía.

Flip-Flop D (Delay)

El flip-flop D es uno de los FF más sencillos. Su función es dejar pasar lo que entra por D, a la salida Q, después de un pulso del reloj.

Para que sirven las entradas Clear y Preset?

Cuando se están utilizando flip-flops en la construcción de circuitos, es necesario poder controlar el momento en el que un FF empieza a funcionar y el valor con el que inicia su secuencia. Para esto, los flip-flops cuentan con dos entradas que le permiten al diseñador seleccionar los valores iniciales del FF y el momento en el que empieza a funcionar.

Estas entradas son llamadas en Inglés: Clear y Preset.

  • Clear – inicializa Q en cero sin importar entradas o reloj
  • Preset – inicializa Q en 1 sin importar entradas o reloj

Para ambas entradas, si reciben el valor de:

  • 0 : inicializan el FF en el valor correspondiente.
  • 1: el flip-flop opera normalmente

La siguiente figura muestra un FF J-K con entradas de inicialización. Note que tanto la entrada Clear, como la entrada Preset, tienen un círculo. Esto significa que la entrada funciona con un 0.

clear-preset flip flop
Imagen de una Flip - Flop J-K con pines de clear y preset.
